液压湿喷机简介

液压湿喷机采用泵送式混凝土湿喷机,采用液压泵送式,系统可靠性高,输送量稳定。液压湿喷机可用于喷浆、充填、注浆、泵送等施工。喷射量连续调节:主油泵采用变量柱塞泵,喷射速度可自由调节。速凝剂添加量连续可调:可根据喷浆量无级调节。

液压湿喷机适用范围

液压湿喷机广泛应用于铁路隧道、公路隧道、水利涵洞、矿山巷道、堤坝边坡、建筑基坑和军事工程等领域施工中的喷射混凝土支护作业。

液压湿喷机结构优势

1、工作效率高,采用液压泵送方式,系统可靠性高,输送量稳定;

2、泵送压力高,输送距离远,适应高难度施工环境;

3、喷射量连续可调,主油泵采用变量柱塞泵,喷射速度可自由调节;

4、"采用最先进的全液压控制技术馆

      1)通过在主油缸直接拾取液压信号来推动主油缸(S阀摆动油缸)换向阀  阀芯的运动来控        制主油缸(S 阀摆动油缸)的换向,控制简单可靠;

      2)全液压控制由于是通过液压阀来控制换向,避免了频繁的电气动作,提高了可靠性;

5、采用液压缓冲设计,实现泵送和摆缸系统主油路的柔和换向,降低换向冲击造成的振动和噪音,有效减少整机故障率,

6、采用大口径不变径S阀,有效降低混凝土通过s阀时的阻力,确保混凝土通过S阀时更流畅,提高了S阀及S阀轴承的使用寿命;

7、简化电控系统,取消了复杂PLC的使用,有效增加电控系统对工地环境的适应性、可靠性,降低电气故障率,同时大大降低客户对电控系统的检修难度;

8、控制面板操作电压为直流安全低压24V,操作简单、方便,正、反泵操作、泵送暂停操作、更换活塞操作、速凝剂开关操作都可一键完成;

9、使用自动润滑系统,对油脂加注量,加注时间自动控制,有效延长了各零部件的使用寿命;

10、关键部件采用国内大品牌,质量稳定可靠;

11、速凝剂添加系统采用国内名牌计量泵计量准确,雾化射流与喷嘴料流混合使得速凝剂与混凝士混合均匀:

12、整机结构简单,布局合理,方便日常检修维护

液压湿喷机参数

型号

湿喷台车

90

90MINI

90型双喷头

生产率m3/h

30

3-7

3-7

12-16

主电机功率KW

55

22(一级能效节能电机)

45

混凝土塌落度cm

10-20

12-18

12-18

12-20

最大骨料直径mm

16

≤15

≤15

≤15

最大喷射距离

水平m

30

100

100

100

垂直m

16.8

60

60

60

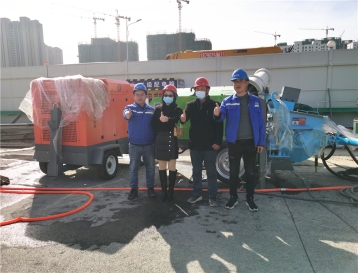

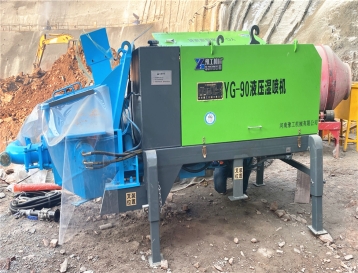

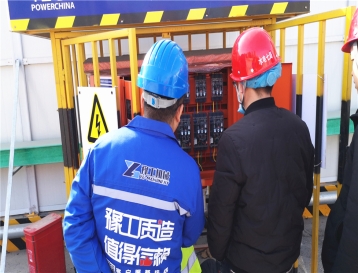

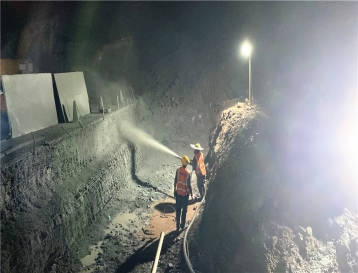

液压湿喷机部分用户现场
