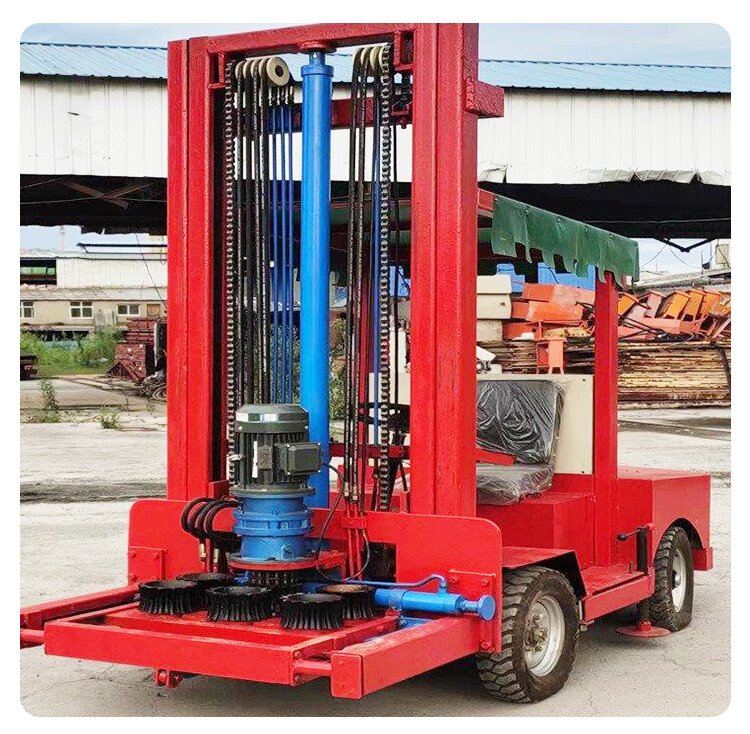

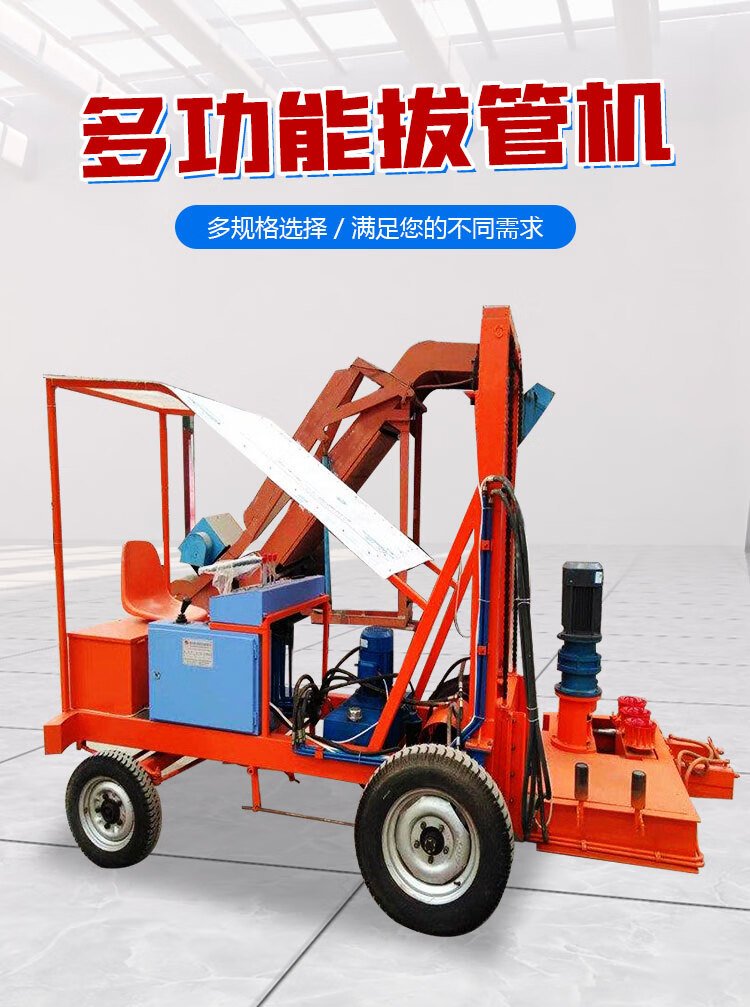

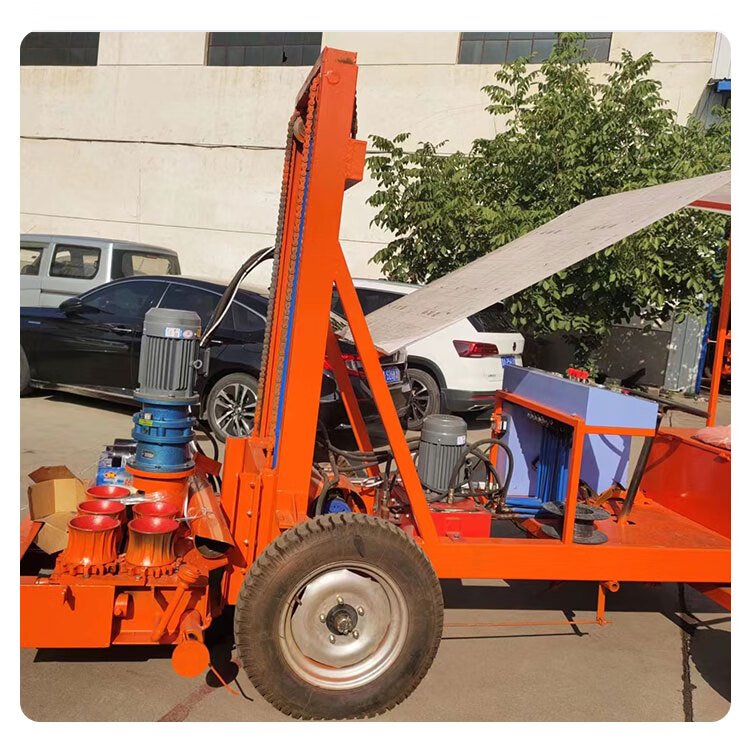

多功能拔管机简介
多功能预制箱梁橡胶管穿拔管机，俗称“抽拔机”或“穿束机”，是针对铁路、公路桥梁工程建设中预制箱梁施工而研发的专用自动化设备。
该设备主要用于箱梁预应力管道的施工，能够全自动完成橡胶抽拔管的穿入（安装）和拔出（回收）两道关键工序。它替代了传统的人工穿管和人工拔管作业，极大地降低了工人的劳动强度，提高了施工效率，并有效保护了橡胶管，延长其使用寿命。该设备通常采用机电液一体化设计，具备行走、夹持、牵引、回收等功能。
多功能拔管机适用范围
多功能预制箱梁橡胶管穿拔管机广泛应用于各类大型基础设施建设中，特别是标准化、工厂化的预制梁场：
铁路工程建设：高铁、客运专线、重载铁路的预制箱梁施工(如32m、24m标准梁)。
公路桥梁工程：高速公路、跨海大桥、立交桥的预制箱梁、T梁施工。
城市轨道交通：地铁高架段、轻轨桥梁的预制梁场。
其他混凝土预制构件：任何需要预留预应力孔道且使用橡胶抽拔管成孔的混凝土构件施工。
多功能拔管机结构优势
相比于传统的人工穿拔管作业，多功能全自动穿拔管机具有显著的优势：
1. 效率大幅提升
人工拔管需要多人配合，且速度慢、中间停顿多。全自动设备可实现连续作业，穿管速度可达人工的3-5倍，拔管速度可达人工的5-10倍，极大缩短了制梁周期。
2. 降低劳动强度与用工成本
穿拔橡胶管尤其是拔管作业，摩擦力巨大，人工操作极易导致腰肌劳损、手部受伤。使用机器后，操作人员只需控制按钮和辅助对中，彻底告别高强度体力劳动，通常仅需1-2人即可完成操作。
3. 保护橡胶管，降低耗材成本
人工拔管容易用力过猛导致胶管被拉断、表面划伤或变形，减少胶管周转次数。
机器采用匀速牵引，受力均匀，有效避免了胶管的硬性损伤，可将橡胶管的使用寿命延长30%以上，直接降低了施工材料成本。
4. 施工质量更可靠
机器穿管定位精准，管道顺直度好，减少了因管道扭曲导致的摩阻系数增加问题。
拔管过程平稳，能有效防止因暴力拔管造成的混凝土孔道塌陷、裂缝或堵孔，保证预应力孔道的成孔质量。
5. 安全性高
设备配备有过载保护、漏电保护等安全装置。在拔管过程中，操作人员远离受力胶管，避免了胶管突然断裂回弹伤人的风险(这是人工拔管常见的安全事故)。
6. 移动便捷，适应性强
整机设计紧凑，底部配有移动轮，可在预制梁场不同台座间灵活转移，适应各种施工环境。

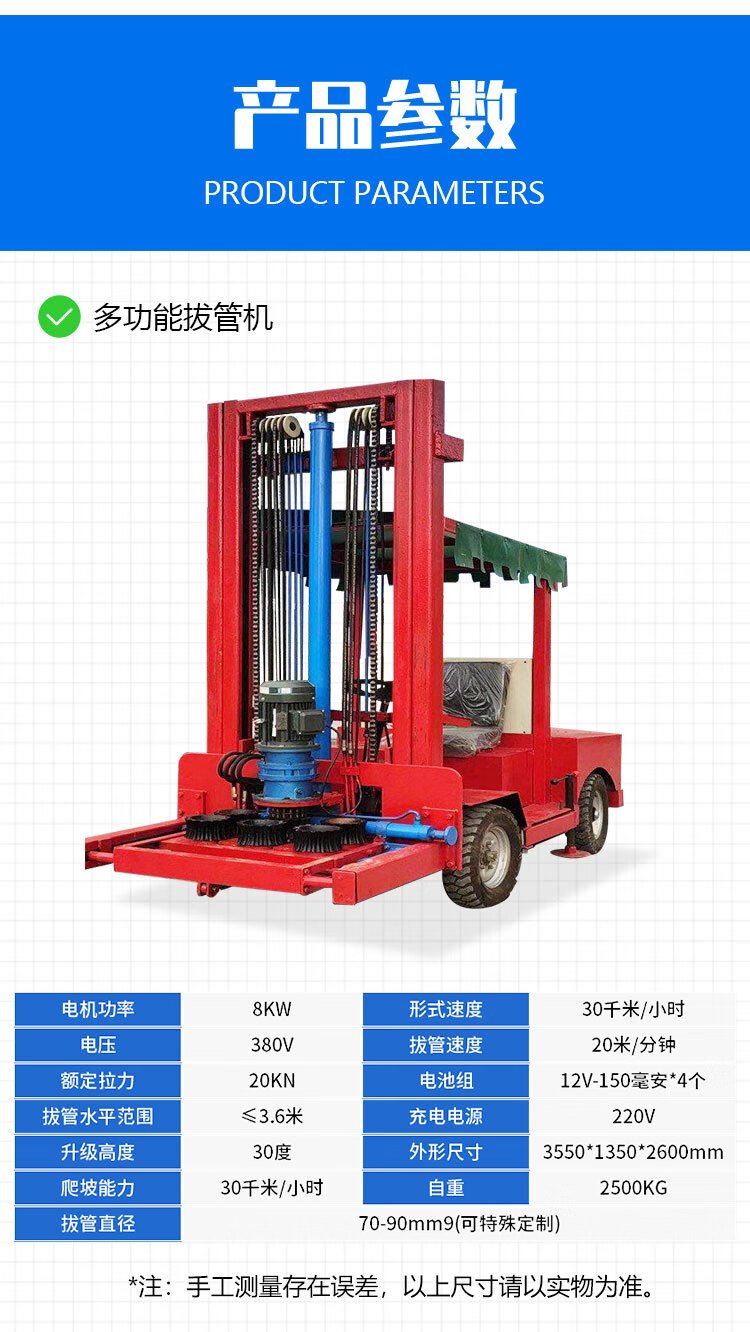

多功能拔管机参数
设备名称：全自动箱梁橡胶管穿拔机
电机功率：通常为 4kW - 7.5kW(根据牵引力大小而定)
额定电压：380V / 50Hz(三相四线制)
最大牵引力（拔管力）：≥ 30 kN (部分重型设备可达50-60 kN)
最大推力（穿管力）：≥ 5 kN
穿拔速度：
穿管速度：约 20-40 米/分钟
拔管速度：约 8-20 米/分钟(通常比穿管慢，以保证安全)
适用胶管直径：Φ50mm - Φ100mm(可调节或更换夹具)
行走方式：轮式行走或轨道式行走(方便在预制梁场移动)
外形尺寸：约 1500mm × 600mm × 1000mm (长×宽×高，紧凑型设计)
整机重量：约 300kg - 500kg
控制方式：电控箱按钮操作，具备正转/反转/停止功能。
多功能拔管机部分用户现场
