水沟电缆台车简介
水沟电缆槽台车(全称：隧道水沟电缆槽液压自行式模板台车)是一种专为隧道内底板两侧水沟及电缆槽现浇混凝土施工而设计的专用自行式模板设备。
在传统隧道施工中，水沟电缆槽的施工往往是最容易被忽视却又极其繁琐的环节。传统工艺采用小块组合钢模+满堂脚手架支撑，需要大量人工进行立模、拆模、搬运，不仅劳动强度极大，而且线形难以控制，容易跑模漏浆，严重制约了隧道的整体交工进度。
水沟电缆槽台车将行走系统、液压支撑系统、高精度整体模板系统集成于一体。它就像一条在轨道上行走的“钢铁长龙”，通过液压油缸的伸缩，完成模板的整体就位、支撑、脱模动作，实现了水沟电缆槽施工的流水线作业。
水沟电缆槽台车功能使用
水沟电缆槽台车的操作设计以“标准化、流水化”为核心，主要功能包括：
1. 核心成型功能：
整体立模与脱模： 通过液压系统控制，数个甚至十几个节段(每段通常2-3米)的模板同时或分段展开，紧贴已浇筑的仰拱填充面，形成完美的浇筑空腔。浇筑完成后，液压收回，模板自动脱离混凝土面。
锁锚固定： 模板就位后，通过台车自带的锚固系统(丝杠或液压支撑)与地面或边墙顶紧，抵抗浇筑时的混凝土侧压力，绝对保证不跑模、不涨模。
2. 行走与调节功能：
自行走： 轨道式或轮胎式自行走，无需挖掘机或装载机拖拽，台车可自行向前推进到下一个作业面。
三维微调： 配备纵向、横向、竖向微调机构，操作员可精准调整模板的标高和中线，确保水沟电缆槽的线形与隧道设计走向完全吻合。
3. 辅助作业功能：
布料与振捣平台： 台车顶部通常设有工作平台，方便工人进行混凝土浇筑、插入式振捣以及抹面收光作业。
覆盖养护： 部分高端台车配备覆盖帆布或自动喷淋养护系统，防止混凝土早期开裂。
水沟电缆台车适用范围
水沟电缆槽台车的应用场景非常垂直，专攻隧道底部沟槽施工：
1. 高速公路/铁路隧道（最核心场景）：
高等级公路和铁路隧道对底部排水沟和电力电缆槽的尺寸精度、外观质量(清水混凝土效果)要求极高。台车能完美满足“内实外美”的交工标准。
2. 城市地铁隧道：
地铁隧道断面相对较小，空间紧凑，传统人工立模极其困难。小型化的水沟电缆槽台车能在有限空间内高效作业，且不干扰其他工序。
3. 水利引水隧洞：
引水隧洞底部通常设有排水沟，对防渗漏和平整度要求高，整体台车可有效减少拼缝漏浆。
4. 综合管廊工程：
地下综合管廊底部的导水槽和线缆槽施工，工况与隧道类似，同样适用。
水沟电缆台车结构优势
相比于传统人工散拼模板施工，水沟电缆槽台车具有颠覆性的优势：
1. 释放劳动力，大幅降低劳动强度：
传统工艺需要木工/钢筋工反复弯腰搬运笨重的小块模板、拧紧对拉螺杆。台车只需一人操作液压遥控手柄即可完成立模/脱模，人工需求从传统的10-15人锐减至3-5人，彻底告别“苦力活”。
2. 施工效率呈指数级提升：
传统散拼立模可能需要2-3天才能完成10米的段位，而台车行走到位后，液压立模仅需1-2小时即可完成。整体施工进度可提升3倍以上，彻底解决水沟电缆槽成为隧道交工“卡脖子”工序的问题。
3. 工程质量实现质的飞跃（零跑模、零漏浆）：
台车采用大刚度整体框架和液压锁锚，刚性极强，浇筑时绝对不跑模、不涨模;整体面板无拼缝，杜绝了漏浆产生的“烂根”和砂线，成型表面光滑如镜，达到清水混凝土标准。
4. 极大地提升作业安全性：
传统施工中，工人在狭窄的沟槽内搬模板极易发生挤伤、砸伤。台车实现了机械化替代，且自带防护平台，人员不在模板下方作业，安全风险大幅降低。
5. 综合成本不增反降：
虽然台车初期采购成本(几十万不等)远高于散拼模板，但省下的大量人工费、赶工费，以及因质量缺陷导致的返工费用，使得其在长隧道施工(通常>3公里)中的单延米综合成本反而低于传统工艺。
水沟电缆台车参数
单次浇筑长度12m - 24m每次立模浇筑的纵向长度，决定单次施工效率
台车总长度20m - 36m包含作业平台、模板段及行走机构的总长
适用沟槽宽度0.3m - 1.2m(可调)根据图纸定制，左右侧通常对称设计
适用沟槽深度0.4m - 1.0m(可调)模板深度决定沟槽深度
行走方式轨行式(电机驱动)最常见，铺设P43/P50钢轨，运行平稳
行走速度3m/min - 6m/min低速平稳前进，确保安全
总功率15kW - 25kW包含行走电机及液压泵站电机
液压系统压力16MPa - 20MPa提供模板开合及支撑的强大动力
模板面板厚度8mm - 10mm采用优质Q235/Q345钢板，确保刚度和表面光洁度
整机自重25吨 - 50吨重量是抵抗混凝土浮力和侧压力的关键

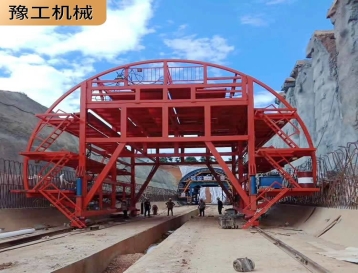

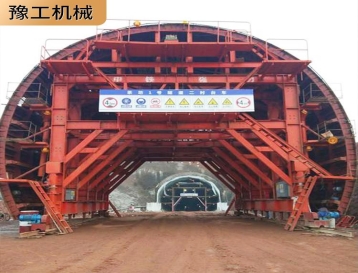

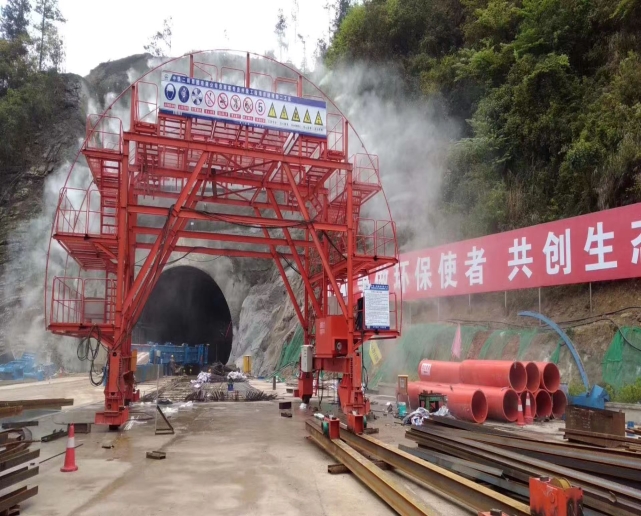

水沟电缆台车部分用户现场
