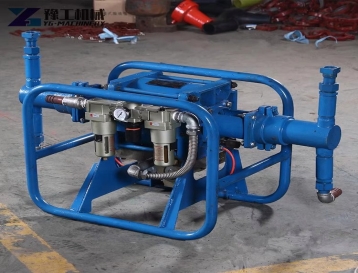

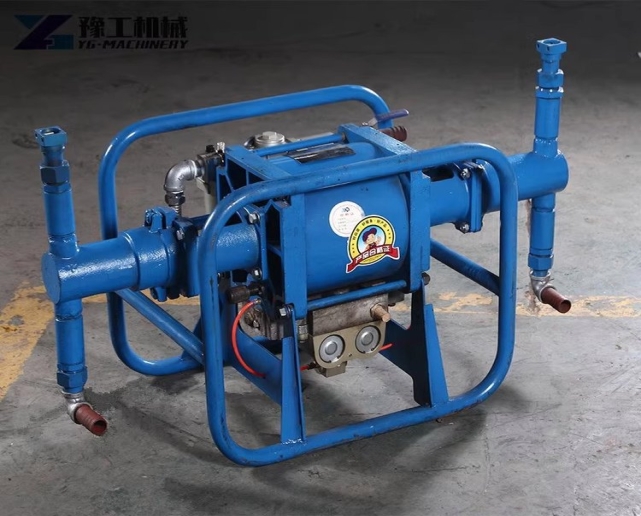

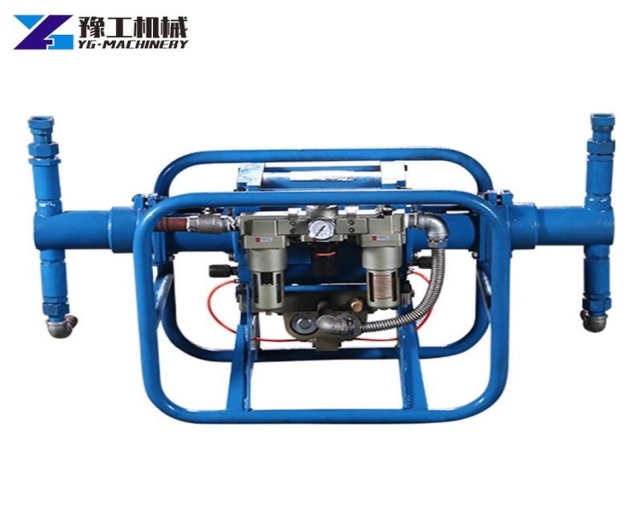

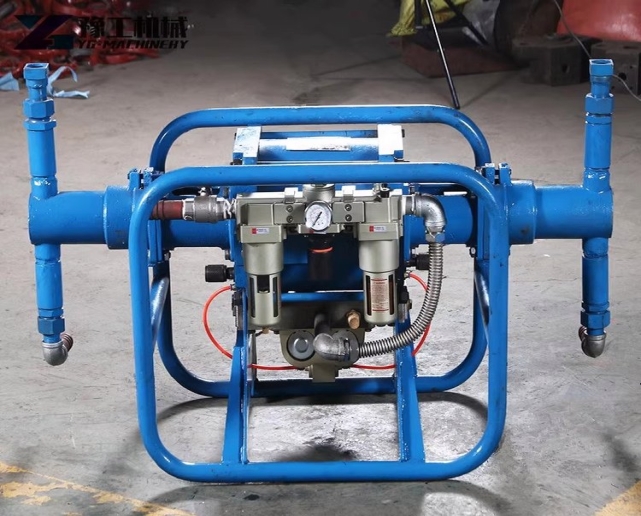

气动注浆泵简介
气动注浆泵(ZBQ/2ZBQ 系列)以压缩空气为唯一动力源，核心工作流程为：压缩空气经球阀 → 气源二联体 → 二位五通换向阀进入气缸，推动气缸活塞往复运动；由于气缸拉杆与浆缸拉杆相连，浆缸活塞同步完成吸浆、排浆动作；换向由气缸拉杆上的拨盘拨动行程阀，自动改变气缸进排气方向，实现连续往复循环。
根据结构形式可分为两类：
柱塞泵型：适合高压注浆，常用于井壁加固、锚索注浆等需要 5–21 MPa 的高压场景;
隔膜泵型：通过膜片容积变化完成介质输送，适用于腐蚀性较强或含颗粒介质，维护成本较低。
气动注浆泵适用范围
煤矿/铁矿
井壁防水加固、巷道高冒区充填、封孔堵瓦斯、工作面预注浆
ZBQ27/1.5、ZBQ15/9、3ZBQS12/10 双液型
隧道工程
衬砌背后空洞填充、超前导管注浆、围岩加固
ZBQ30/1.5、ZBQ32/3
地铁/盾构
盾构管片背后补充注浆、堵水止水
2ZBQ30/6、2ZBQ50/4
水利大坝
帷幕注浆、基础防渗固结、锚索注浆
2ZBQ40/11、ZBQ15/12
建筑基坑
地基加固、桩底注浆、裂缝修补、防水堵漏
ZBQ20/5、ZBQ35/4
公路铁路
路基翻浆修复、软地基处理、边坡加固
ZBQ27/1.5、2ZBQ30/3
应急抢险
抗洪排险、瓦斯置换、防灭火注浆
便携 ZBQ 系列(16–20 kg)
气动注浆泵结构优势
1. 本质安全防爆：全程压缩空气驱动，无电火花，可在易燃易爆、高瓦斯、强磁、辐射、多尘、淋水等恶劣环境下安全作业，这是电动注浆泵无法替代的核心优势。
2. 压力流量软特性自适应：注浆压力低时自动大流量输送，压力升高时自动减小流量，可随负载变化自动调节，避免过载、过热和超压;关闭出浆口时泵自动停机，具备"限压保压"功能。
3. 体积小、重量轻、便携性强：单液机型整机仅 16–26 kg，卧式机型 41–95 kg，可直接放置于地面、立井作业盘或轨道板车，适应频繁移动的多点注浆作业。
4. 介质适应范围广：从低粘度到高粘度、从清水到水泥浆、从化学浆液到含 3–8 mm 颗粒的稠浆均可输送，支持倒灌进浆，可灌注罗克休、马丽散、黄泥浆、粉煤灰、高分子胶体等多种材料。
5. 双液/多液灵活混合：双缸机型可完成 1:1 双液注浆，三缸机型可实现 4:1 等不同混合比，一泵多用降低设备采购成本。
6. 维护简单、故障率低：结构紧凑、零部件少，柱塞、密封圈等易损件更换方便;无电机过载烧毁风险，长时间堵转不发热。
气动注浆泵参数
| 型号 | 额定流量 (L/min) | 额定压力 (MPa) | 供气压力 (MPa) | 耗气量 (m³/min) | 整机重量 (kg) | 适用场景 |
|---|---|---|---|---|---|---|
| ZBQ-27/1.5（基本型） | 27 | 1.5 | 0.4–0.63 | 0.5 | 16 | 封孔、浅层注浆 |
| ZBQ-27/1.5（增压型） | 13 | 8 | 0.4–0.8 | 0.5 | 16 | 井壁高压加固 |
| ZBQ15/9 | 15 | 9 | 0.2–0.8 | 1.0 | 17 | 锚索注浆、堵水 |
| ZBQ15/12 | 15 | 12 | 0.2–0.8 | 1.5 | 18 | 高压帷幕注浆 |
| ZBQ18/10 | 18 | 10 | 0.2–0.8 | 1.5 | 18 | 隧道加固 |
| ZBQ32/3 | 32 | 3 | 0.2–0.8 | 1.5 | 19 | 充填、大流量注浆 |
| 2ZBQ50/4 | 50 | 4 | 0.2–0.7 | 0.7 | 41–68 | 盾构背后填充 |
| 2ZBQ70/7 | 70 | 7 | 0.2–0.63 | 1.5 | 83–86 | 大型地基处理 |
| 2ZBQ40/11 | 40 | 11 | 0.2–0.63 | 1.5 | 83 | 深井高压注浆 |
| 2ZBQ24/10 | 24 | 10 | 0.2–0.63 | 0.7 | 41 | 矿井双液堵水 |
| 3ZBQS12/10（双液三缸） | 12 | 10 | 0.5 |
