高压旋喷泵简介
高压旋喷泵是高压旋喷桩工法中向地层内输送高压水泥浆(或清水、化学浆液)的核心动力设备，通常为三缸卧式往复单作用柱塞泵，额定工作压力普遍在 20–40 MPa 区间，配套高压旋喷钻机、空压机、制浆搅拌机共同完成地基加固与止水帷幕施工。
高压旋喷泵通过电动机(或柴油机)驱动曲轴—连杆—柱塞机构，将泵送介质(水泥浆、水、浆液混合物)加压至数十兆帕后，经高压管路输送至钻杆底部的喷嘴，以高速射流切割、搅动土体，同时浆液与土颗粒混合固结，形成连续搭接的水泥土加固体。设备一般采用卧式三柱塞往复单作用结构，泵头配调压溢流阀和安全卸压装置，可调节流量与输出压力。
按照旋喷工法不同，泵需配套单重管(浆压 20 MPa 左右)、二重管(浆压 20–40 MPa + 气压 0.7 MPa)、三重管(水压 30–35 MPa + 气压 0.7–0.8 MPa + 浆压 1.5–2 MPa)等不同管路系统。
高压旋喷泵适用范围
软弱地基加固：新建高速公路、高速铁路、城市地下铁道、机场等地基强化补强，旧建筑物不均匀沉降整治。
基坑止水帷幕：深基坑旋喷桩帷幕，渗透系数可做到 ≤1×10⁻⁶ cm/s，常用于城市地铁车站、地下室围护。
水利工程：水库大坝、堤防防渗帷幕灌浆，坝体混凝土裂缝防渗补强，输水隧道堵漏。
桩基与围堰：挡土围堰、井筒护壁、边坡锚固、搅拌桩/旋喷桩灰浆压注。
矿山与市政：矿山堵漏、巷道支护注浆、地下大型管道清淤清洗、化工浆料输送。
城市高端工法：MJS、RJP 微扰动超高压旋喷，适用于老旧建筑、密集管线周边施工。

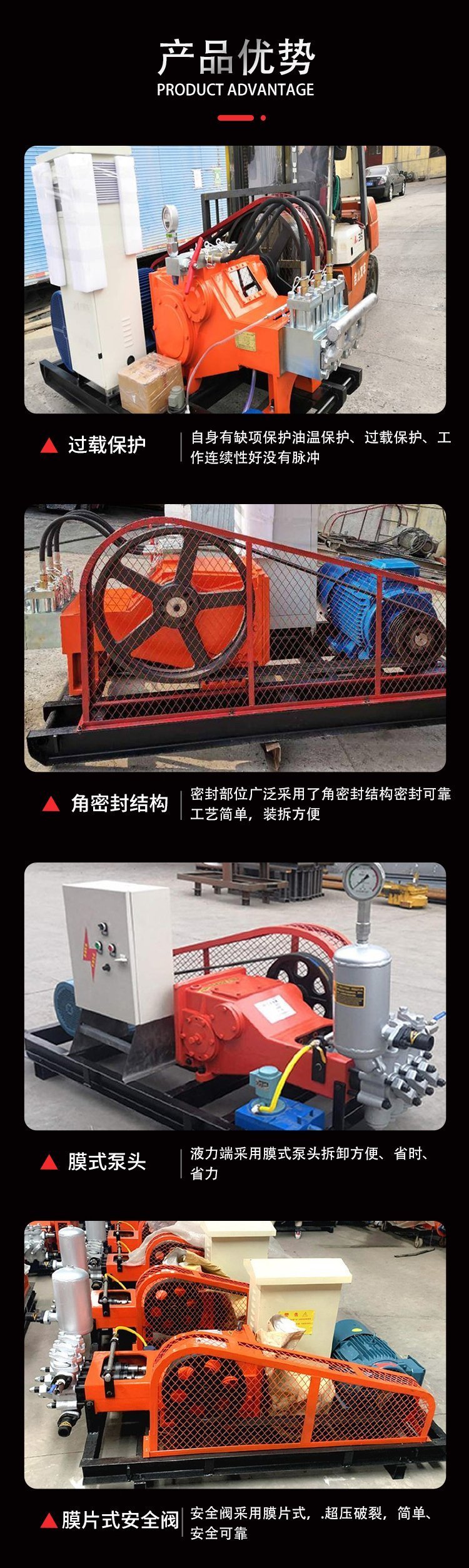

高压旋喷泵结构优势
压力高、流量稳：三柱塞结构压力波动小，几秒内可达 0–50 MPa 工作压力，射流均匀、成桩质量高。
变量节能：多档变速/变频调速，按需输出流量，无需回流泄压，运行费用低、配套功率小。
耐磨耐腐：泵头、柱塞、阀组采用合金钢或不锈钢，连续作业寿命可达 3000 小时以上，配件损耗比普通机型低约 40%。
结构紧凑、可拆性好：模块化设计，泵头、阀组、填料盒可独立更换，现场 30 分钟即可完成易损件更换，减少停工。
安全保护完善：机械 + 电气双重超压保护，进口变频闭环毫秒级稳压，避免爆管、地面隆起等事故。
一机多用：兼具堵漏注浆、固结注浆、填充注浆、高压水清淤等多种工况，减少设备投入。
操作维护简单：轮式设计便于转场，操作直观，常规维护仅限轴承、机械密封等易损件。

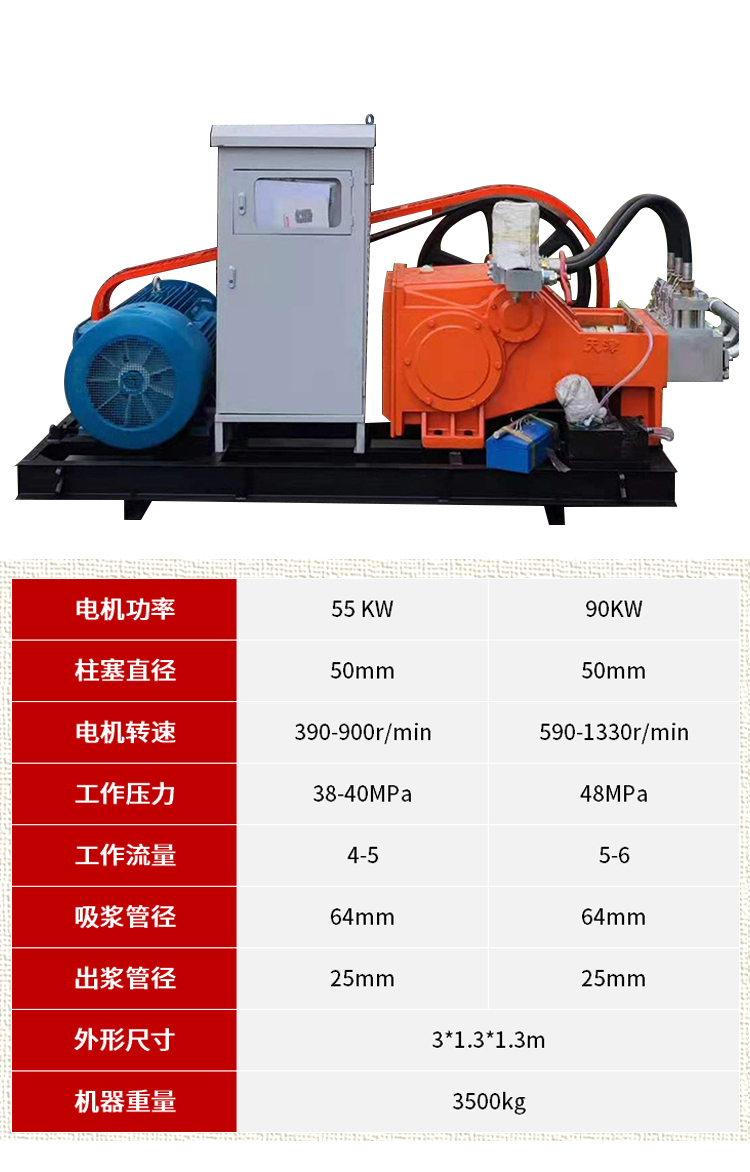

高压旋喷泵参数
项目 55 kW 型 90 kW 型
结构形式 卧式三柱塞单作用往复泵 卧式三柱塞单作用往复泵
柱塞直径 / 行程 Φ50 mm / 100 mm Φ50 mm / 100 mm
输入转速 390–900 r/min 590–1330 r/min
额定流量 32–75 L/min 50–110 L/min
额定工作压力 25–33 MPa 36–40 MPa
吸入管径 64 mm 64 mm
排出管径 19–25 mm 19–25 mm
外形尺寸 2820×1270×1220 mm 2820×1270×1220 mm
整机重量 约 3380 kg 约 3450 kg
过流材质 碳钢、合金钢 / 不锈钢泵头 同左
驱动方式 电机（可配变频、电磁调速、柴油机） 同左
高压旋喷泵部分用户现场
