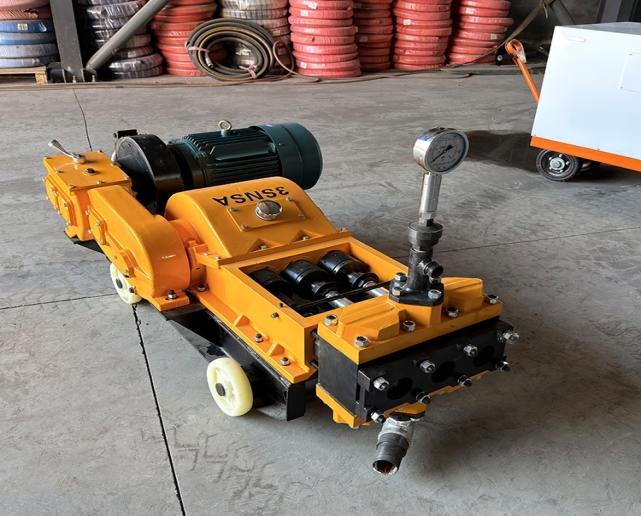

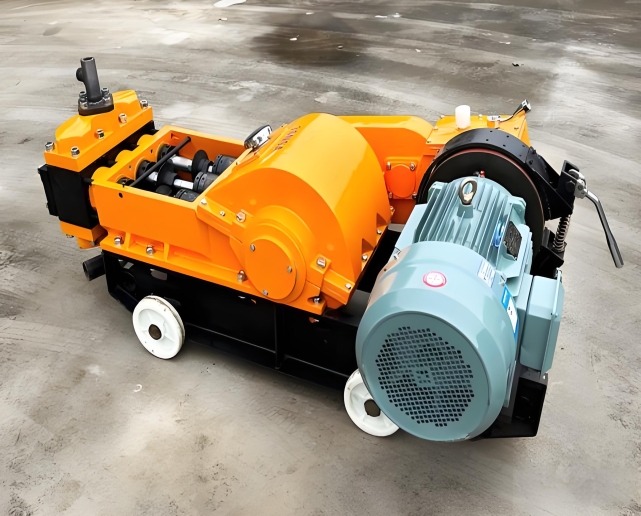

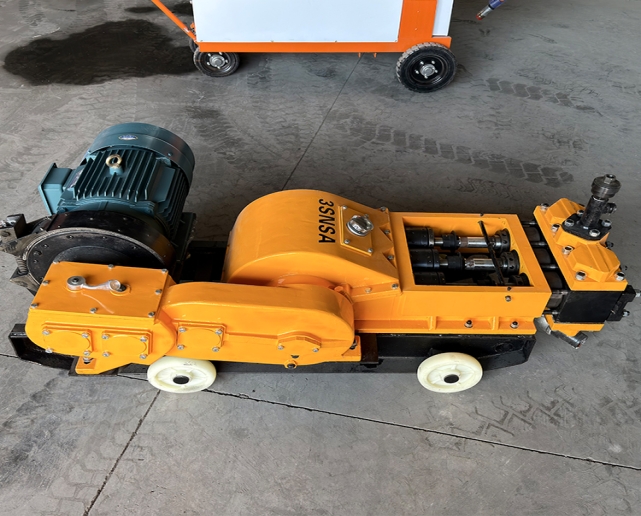

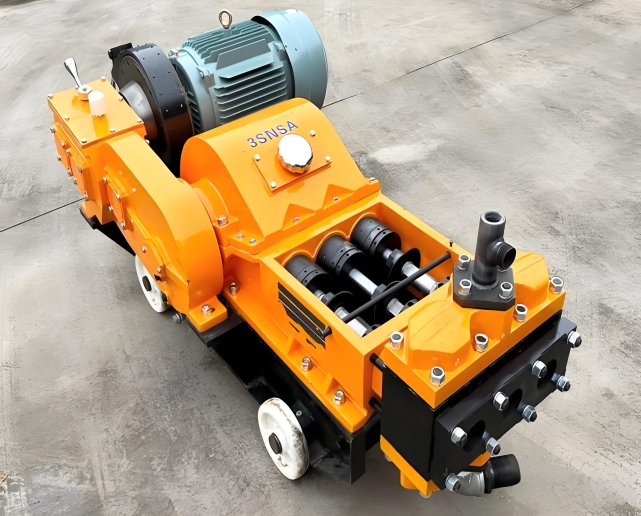

3SNS高压注浆泵简介
3SNS高压注浆泵是一款往复式单作用三柱塞泵，主要用于坝基帷幕灌浆、边坡锚固、隧道及地下工程桩基等高压注浆作业，可替代泥浆泵用于地质岩心钻探。
3SNS高压注浆泵属于卧式三缸往复单作用柱塞式注浆设备，由电动机通过NGW行星减速离合器、两档变速器带动偏心轮轴，驱动三个呈120°相位差布置的柱塞做往复运动，引起密闭工作腔容积周期性变化，形成负压吸入浆液、增压后排出，实现浆液的连续输送。
整机由动力端(机座总成、NGW减速离合器、变速器、偏心轮传动总成)和液力端(泵头总成、吸排浆阀、柱塞密封、排浆管总成)两大部分组成。动力端负责将电机旋转运动转化为柱塞直线运动，液力端则完成浆液的吸入、增压与排出。
3SNS高压注浆泵适用范围
水利水电：大坝基础帷幕灌浆、坝基固结注浆、水闸加固
隧道与地下工程：隧道围岩注浆堵水、衬砌背后回填注浆、桩基后压浆、土钉墙锚固注浆
边坡与地基：边坡锚固注浆、地基加固、破碎岩体固结灌浆
地质钻探：替代泥浆泵向钻孔输送冲洗液，配合岩心钻机使用
市政与抢险：顶管注浆、盾构同步注浆、基坑渗漏堵水、二次高压灌浆
3SNS高压注浆泵结构优势
1. 压力高、可注入高浓度浆液
额定压力可达10 MPa(加强型20 MPa)，可输送水灰比低至0.5:1的高浓度水泥浆和含砂砂浆，这是螺杆泵等低压泵型难以实现的，特别适合帷幕灌浆和深孔高压注浆。
2. 三缸结构流量稳定
三个柱塞相位差120°交替工作，流量不均匀系数仅约1.04.单位时间总排量基本恒定，排出压力波动对流量影响小，避免了单缸泵流量脉动大的问题，注浆均匀性更好。
3. 一泵两用、调节灵活
两档变速覆盖高低压两种工况，既能高压慢速灌注，又能低压大流量输送，满足注浆工艺和岩心钻探冲洗液输送的不同需求。
4. 过载保护、运行安全
NGW带式制动离合器+调节螺母限压构成双重保护，超压时自动打滑停机;工况运转时泵体外部无运动件，降低了安全风险。
5. 密封耐磨、寿命长
各密封件采用耐磨材料，阀组、柱塞等关键部件使用寿命较长，且整机装拆方便，易损件更换快捷;体积紧凑、自重约930 kg并带车轮，便于工地转场。
6. 适应复杂工况
结构紧凑，可在狭小空间作业;有特殊防爆要求时亦可定制换向齿轮，适应矿山井下等特殊场所。
3SNS高压注浆泵参数
项目 单位 3SNS（标准型） 3SNS-A/3SNS-1（加强型）
型式 — 卧式往复单作用三柱塞泵 同左
电源 V/Hz 380/50 380/50
主电机功率 kW 18.5 22
柱塞数 个 3 3
转速（两档） r/min 117 / 245 —
水泥浆排量 L/min 100 / 207（高速档） 85 / 130
水泥浆压力 MPa 10 / 4 20 / 10
砂浆压力 MPa 8 / 3.7 —
理论输送距离（水平） m 0–380 450
理论输送高度（垂直） m 0–150 180
进浆口径 mm 64 64
排浆口径 mm Rc1″（φ25~32） φ25~32
整机重量 kg 930 930~940
外形尺寸（长×宽×高） mm 1800×945×705 1800×960×1020

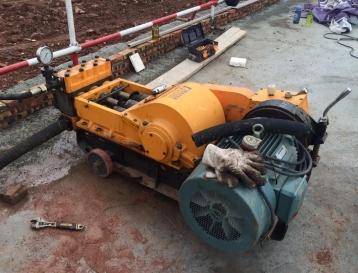

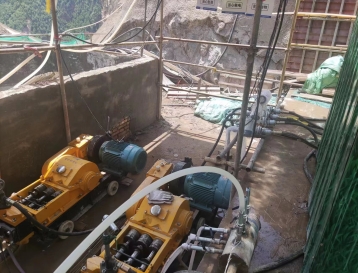

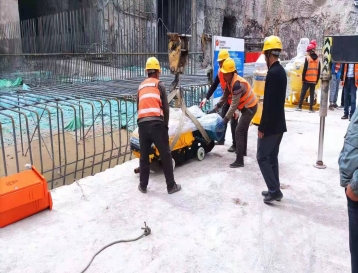

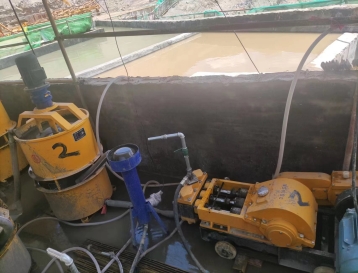

3SNS高压注浆泵部分用户现场
